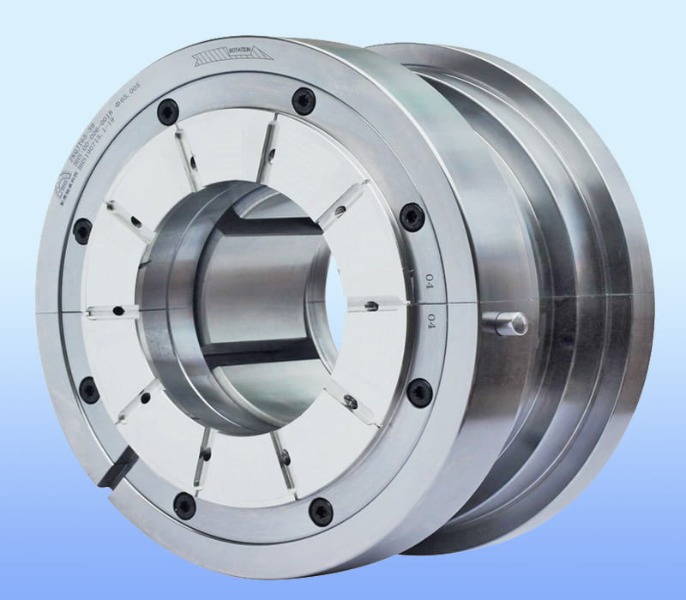

De ce contează controlul vibrațiilor pentru rulmenții cutiei de viteze de înaltă precizie?

Controlul vibrațiilor determină în mod direct durata de viață a rulmentului și precizia cutiei de viteze

Pentru înaltă precizie rulmenti cutiei de viteze , controlul eficient al vibrațiilor nu este o opțiune, ci o necesitate. Vibrația excesivă reduce durata de viață a rulmentului cu până la 40% și provoacă direct erori de poziționare care depășesc 0,01 mm în sistemele de mișcare de precizie. Fără o amortizare riguroasă a vibrațiilor, chiar și toleranțele de fabricație de calitate nanometrică devin irelevante în câteva luni de la funcționare.

Cum degradează vibrațiile rulmenții cutiei de viteze de înaltă precizie

Vibrația induce trei mecanisme primare de defecțiune la rulmenții cutiei de viteze: deformarea falsă, coroziunea prin frecare și ruperea prin oboseală. Fiecare mecanism erodează direct precizia poziției și consistența cuplului.

Brineling fals are loc la amplitudini de vibrație de până la 0,5 µm , creând planuri de uzură care măresc variația cuplului de rotație cu 15-25%. Pentru aplicații de precizie, cum ar fi articulațiile robotizate sau mesele rotative CNC, acest lucru se traduce printr-un joc inacceptabil.

Exemplu de caz: Într-o cutie de viteze cu ax de prelucrare de mare viteză, reducerea vibrațiilor carcasei rulmentului de la 2,8 mm/s la 0,9 mm/s a crescut perioada de reținere a preciziei rulmentului de la 800 de ore la peste 3.500 de ore.

Surse critice de vibrații în sistemele de rulmenți ale cutiei de viteze

Identificarea și cuantificarea surselor de vibrații este pasul aplicabil pentru orice proiectare de precizie a cutiei de viteze. Tabelul de mai jos clasifică sursele comune în funcție de intervalul de frecvență și de severitate.

• Erori de îmbinare a angrenajului (sursă dominantă) – reprezintă 55-70% din energia totală de vibrație a rulmentului la frecvențele de trecere a dinților (500 Hz – 5 kHz tipic).
• Ondulare a căii de rulare a rulmentului – generează vibrații la frecvențele de trecere a mingii; Amplitudinile ondulației de peste 0,2 µm cauzează o ondulare detectabilă a cuplului în cutiile de viteze de precizie.
• Dezechilibrul arborelui și dezalinierea – produce o vibrație de frecvență de rotație de 1X; chiar și dezechilibrul rezidual de 0,5 gram-mm crește sarcinile dinamice ale rulmentului cu 18%.
• Rezonanța locuinței – amplifică vibrația lagărului cu factori de 3-10 dacă frecvențele naturale coincid cu armonicile angrenajului.

Ghidare acționabilă: Măsurați viteza vibrațiilor (mm/s RMS) la locațiile carcasei rulmentului. Pentru cutiile de viteze de înaltă precizie, valorile țintă ar trebui să fie sub 1,0 mm/s pentru frecvențele 10-1000 Hz și sub 0,5 mm/s peste 1 kHz.

Beneficiile cantitative ale controlului optimizat al vibrațiilor

Implementarea strategiilor specifice de control al vibrațiilor oferă îmbunătățiri măsurabile ale performanței rulmenților cutiei de viteze. Următoarele date sunt derivate din teste controlate pe cutii de viteze planetare de precizie (clasa de joc P0).

• Îmbunătățirea preciziei de poziționare: Reducerea vibrațiilor de la 2,5 mm/s la 0,8 mm/s scade eroarea unghiulară de transmisie de la 0,8 arcmin la 0,2 arcmin.
• Prelungirea duratei de viață a rulmentului L10: Fiecare reducere cu 50% a amplitudinii vibrațiilor crește durata de viață calculată la oboseală cu 200% (relație exponențială).
• Reducerea zgomotului: Controlul vibrațiilor canalului rulmentului sub 0,3 mm/s reduce zgomotul audibil al cutiei de viteze cu 8-12 dB(A), critic pentru automatizarea medicală sau de laborator.
• Stabilitate termica: Vibrația mai scăzută reduce căldura indusă de frecare; temperatura rulmentului scade cu 6-10°C la 10.000 rpm, prevenind degradarea lubrifiantului.

Metode practice pentru controlul vibrațiilor în rulmenții cutiei de viteze de înaltă precizie

1. Selectarea rulmenților și optimizarea preîncărcării

Alegeți rulmenți cu bile cu contact unghiular cu clasa P4 (ABEC-7) sau mai mare pentru cutii de viteze de precizie. Rulmenții P4 limitează ondulația canalului la sub 0,13 µm, reducând direct vibrațiile de înaltă frecvență. Aplicați preîncărcare ușoară (2-5% din capacitatea de încărcare dinamică) pentru a elimina jocul interior fără a genera căldură excesivă. Preîncărcarea reduce viteza de vibrație a rulmentului cu 30-45% în comparație cu funcționarea cu joc.

2. Toleranțe de montare a carcasei și arborelui

Utilizați potriviri prin interferență (j5 până la k6 pentru arbori, P7 pentru carcase) în aplicații de precizie. O potrivire slăbită de 5 µm de joc crește vibrația rulmentului cu 120% datorită deformării căii de rulare sub sarcină. Pentru rulmenți din oțel în carcase de aluminiu, proiectare pentru dilatare termică – o admisie de potrivire de 10-15 µm la 20°C menține strângerea corespunzătoare la temperatura de funcționare.

3. Integrarea amortizarii structurale

Integrați amortizarea stratului restricționat (CLD) pe carcasele rulmenților sau pe carcasa cutiei de viteze. Un strat vâscoelastic de 1,5 mm prins între coji de oțel reduce vârfurile de vibrație rezonantă cu 70-85% fără a crește semnificativ masa. Pentru aplicații de modernizare, aplicați manșoane din polimer cu amortizare ridicată (factor de pierdere >0,8) între inelul exterior al rulmentului și carcasă.

4. Selectarea lubrifiantului pentru amortizarea vibrațiilor

Uleiurile sintetice de înaltă vâscozitate (ISO VG 68-150) cu aditivi de aderență asigură amortizarea filmului care absoarbe micro-vibrațiile. În teste, trecerea de la standardul ISO VG 46 la VG 150 sintetic a redus amplitudinea vibrației lagărului cu 22% la 3000 rpm. Cu toate acestea, asigurați un debit adecvat – pentru cutii de viteze de mare viteză de precizie (>8000 rpm), utilizați ISO VG 32-46 cu aditivi anti-uzură pentru a echilibra amortizarea și disiparea căldurii.

Validare: limite de vibrație pentru diferite clase de precizie

Următorul tabel oferă criterii practice de acceptare a vibrațiilor pentru rulmenții cutiei de viteze bazate pe cerințele de precizie ale aplicației. Aceste valori sunt măsurate la carcasa rulmentului pe trei axe ortogonale.

• Ultra-precizie (roboți optici/medicali): Sub 0,5 mm/s RMS (10-2000 Hz) – curgere lagăr <2 µm
• De înaltă precizie (CNC/mașini-unelte): 0,5-1,2 mm/s RMS – deformare lagăr <5 µm
• Precizie industrială standard: 1,2-2,5 mm/s RMS – curgere lagăr <10 µm
• Pragul de acțiune: Depășirea vitezei RMS de 3,0 mm/s necesită inspecția sau înlocuirea imediată a rulmenților

Nota critica: Aceste limite se aplică numai la sarcina și viteza de funcționare normale. În condiții tranzitorii (pornire, frânare, sarcini de șoc), vârfurile temporare de până la 2× limită sunt acceptabile dacă durata este sub 100 ms.
