Semne de deteriorare a rulmenților cu plăcuțe de înclinare pe care nu ar trebui să le ignorați

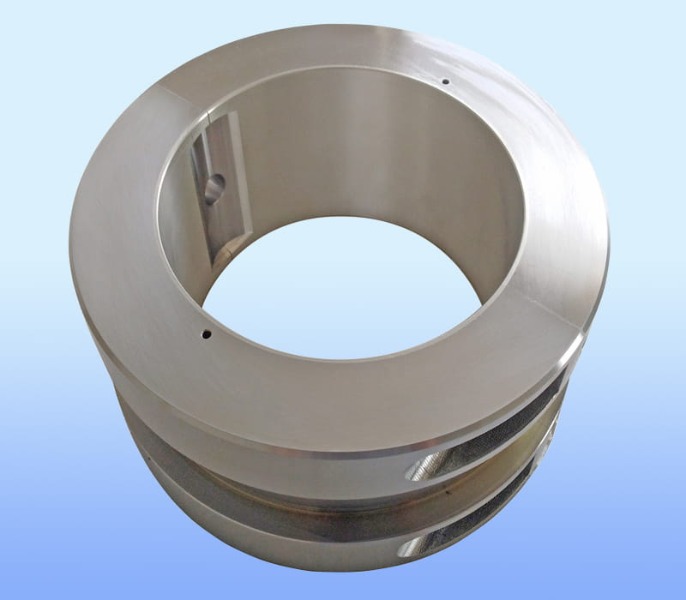

Rulmenți cu plăcuțe basculante sunt componente critice în mașinile rotative de mare viteză, cum ar fi turbinele cu abur, compresoarele cu gaz și motoarele electrice mari. Capacitatea lor de a oferi performanțe dinamice stabile a rotorului și de a se adapta alinierii greșite le face indispensabile în industria modernă. Cu toate acestea, ca orice componentă de precizie, rulmenții cu plăcuțe de înclinare sunt susceptibili de a se deteriora în timp. Ignorarea semnelor de avertizare timpurie poate defecțiuni catastrofale ale echipamentelor, timpi de nefuncționare neplanificați și reparații costisitoare.

Înțelegerea principiului de funcționare

Înainte de a identifica modurile de deteriorare, este util să ne amintim cum funcționează rulmenții plăcuțelor de înclinare. Fiecare plăcuță pivotează independent, permițând formarea unei pane hidrodinamice indiferent de direcția sarcinii sau viteza arborelui. Acest design minimizează rigiditatea cuplajului încrucișat și practic elimină instabilitatea vârtejului de ulei. Cu toate acestea, însăși complexitatea care le oferă performanță introduce și mecanisme multiple de eșec. Recunoașterea distincției dintre modelele normale de uzură și deteriorarea critică este esențială.

Semne vizuale și fizice de uzură

Metoda de diagnosticare accesibilă rămâne inspecția vizuală în timpul întreținerii programate. Când se examinează rulmenții cu plăcuțe basculante, mai multe semne fizice necesită atenție imediată.

Anomalii ale suprafeței tamponului

Stratul babbitt (metal alb) de pe suprafața tamponului este linia de apărare. Oricare dintre următoarele anomalii indică o deteriorare progresivă:

Printre acestea, fisurarea și murdăria sunt deosebit de periculoase, deoarece se propagă rapid în funcționare continuă. Un singur tampon cu murdărie severă poate transfera resturi pe plăcuțele adiacente, provocând defecțiunea în cascadă.

Daune la pivot și la spate

Rulmenții cu plăcuțe de înclinare se bazează pe mișcarea liberă a pivotului. Dacă pivotul (de tip sferic sau cilindric) prezintă turtire, brineling sau coroziune, placa nu se poate alinia corect. Un tampon blocat își pierde avantajul hidrodinamic, provocând distribuția neuniformă a sarcinii și supraîncălzirea localizată. Inspectați punctele pivot pentru:

• Urme de indentare de la impact repetat
• Pierderea curburii originale
• Decolorarea prin încălzire prin frecare
• Orice semn de coroziune prin frecare (pulbere maro-roscat)

Semne termice detectate în timpul funcționării

Multe mecanisme de deteriorare la rulmenții cu plăcuțe de înclinare provin din anomalii termice. Sistemele moderne de monitorizare a stării pot surprinde aceste semne înainte să apară daune vizibile.

Răspândire neobișnuită a temperaturii tamponului

Într-un rulment sănătos, toate plăcuțele funcționează într-un interval apropiat de temperatură sub sarcină constantă. Un singur tampon care arată o temperatură cu 5-8°C peste vecinii săi sugerează fie o suprasarcină localizată, fie o ștergere în curs de dezvoltare. Dimpotrivă, o placă mai rece decât altele ar putea fi descărcată din cauza nealinierii sau lipirii pivotului. Înregistrați tendințele de temperatură, mai degrabă decât valorile absolute - o creștere treptată a unui tampon de-a lungul săptămânilor precede adesea eșecul.

Fluctuații rapide ale temperaturii

Dacă temperaturile plăcuțelor oscilează cu mai mult de ±3°C în câteva minute fără modificări ale sarcinii, suspectați instabilitatea peliculei de ulei sau fluturarea incipientă a plăcuței. Acest lucru este obișnuit în special la rulmenții cu plăcuțe de înclinare cu încărcare ușoară, unde plăcuțele pot „zocăia” împotriva pivotului. Lăsat nerezolvat, acest lucru duce la uzura prin frecare a pivotului și eventuala pierdere a poziției plăcuțelor.

Maparea căldurii carcasei rulmenților

Utilizarea imaginilor termice pe carcasele rulmenților poate dezvălui puncte fierbinți. În timp ce o anumită generare de căldură este normală, o zonă fierbinte localizată aliniată cu un tampon indică frecare excesivă pe acel tampon. Comparați modelele termice ale rulmenților identici - încălzirea asimetrică este un semnal roșu de încredere.

Semnături de vibrații ale deteriorării lagărului plăcuței de înclinare

Analiza vibrațiilor este, fără îndoială, instrumentul puternic pentru detectarea precoce a deteriorării lagărelor cu plăcuțe de înclinare, fără a întrerupe producția. Tipare specifice de frecvență corespund unor moduri de defecțiune distincte.

Activitate subsincronă

Unul dintre avantajele principale ale rulmenților cu plăcuțe de înclinare este rezistența lor la vârtejul uleiului. Dacă observați o componentă de vibrație puternică la 0,4–0,48× viteza de rulare, nu este vorba de vârtejul clasic de ulei, dar ar putea indica:

• Fluturarea plăcuțelor din cauza preîncărcării insuficiente
• Potrivire pivotantă slăbită, permițând săritul padului
• Probleme de degajare a carcasei

Vibrația subsincronă persistentă peste 0,1 inch/secundă viteză de vârf justifică inspecție. Nu-l considerați „normal” pentru acest tip de rulment – ​​rulmenții sănătoși cu plăcuțe de înclinare funcționează cu energie subsincronă foarte scăzută.

Vârfuri sincrone și armonice

Vibrația care crește de 1 ori viteza de rulare poate rezulta din deteriorarea suprafeței plăcuței care creează un punct înalt localizat. De exemplu, o mică fisură de suprapunere babbitt poate provoca o frecare o dată pe rotație de fiecare dată când arborele trece de acel tampon. În mod similar, 2× sau 3× armonici apar atunci când pelicula de ulei devine neliniară din cauza uzurii plăcuțelor sau a deteriorării pivotului.

Explozie de înaltă frecvență

Exploziile aleatorii de vibrații de înaltă frecvență (adesea peste 1000 Hz) sugerează un contact intermitent metal-metal. Acest lucru este obișnuit la rulmenții cu plăcuțe de înclinare cu pierdere severă de babbitt, unde suportul de oțel intră în contact cu arborele. Astfel de semnale sunt adesea ratate dacă sistemul de vibrații este setat doar la tendința generală a amplitudinii.

Rezultatele analizei lubrifianților

Analiza uleiului oferă dovezi indirecte, dar puternice, ale uzurii interne. Nu limitați testarea la numărul de particule - vizați indicatorii specifici pentru rulmenții cu plăcuțe de înclinare.

Particule Babbitt

Staniul, cuprul și antimoniul sunt elementele principale în babbitt pe bază de staniu. O creștere bruscă a acestor metale, în special a particulelor mai mari de 10 microni, indică uzura activă a plăcuțelor. Comparați cu valorile de referință; orice dublare peste 100 de ore de funcționare este semnificativă. Rețineți că particulele de babbitt sunt moi și adesea apar ca fulgi plate, argintii, la microscop.

Oxidare și lac

Degradarea legată de căldură a lubrifiantului produce lac și nămol. Rulmenții cu plăcuțe de înclinare cu debit inadecvat sau spațiu excesiv pentru plăcuțe generează puncte fierbinți localizate care oxidează uleiul din apropiere. Valorile ridicate ale colorimetriei de plasturi membranare (MPC) (>20) sau prezența depunerilor maro pe suprafețele mai reci sugerează detresă termică avansată. Lacul poate provoca, de asemenea, lipirea plăcuțelor, creând o buclă de feedback care accelerează deteriorarea.

Contaminarea cu apă și particule

Apa de peste 500 ppm reduce dramatic capacitatea de transportare a sarcinii a peliculei de ulei, accelerând oboseala Babbitt. Între timp, particulele dure (silice din garnituri, fier din alte componente) se înglobează în suprafața plăcuței, creând proeminențe contraproductive care abrazează arborele. Ferrografia de rutină poate face distincția între uzura prin tăiere (particule cu muchii ascuțite) și uzura prin alunecare (particule rotunjite).

Modificările parametrilor operaționali care semnalează deteriorarea

Uneori, deteriorarea rulmenților plăcuțelor de înclinare se dezvăluie prin schimbări în comportamentul mașinii, mai degrabă decât prin măsurători directe.

Cuplu de pornire crescut

Dacă mașina necesită un cuplu mai mare decât în mod normal în timpul pornirii sau în deplasare, bănuiți interferența plăcuțelor. Un tampon umflat (datorită fluajului babbitt) sau un pivot prins poate crea rezistență. Comparați curentul sau cuplul curent de pornire cu datele istorice — o creștere cu 15% este un prag realist pentru investigație.

Temperatura de ieșire a uleiului modificată

Sub sarcină și viteză constante, un rulment sănătos menține o temperatură constantă de ieșire a uleiului. O creștere treptată de 3–5°C fără modificări ale mediului sau încărcăturii sugerează creșterea frecării în interiorul rulmentului. Acest lucru este remarcabil în special în cazul rulmenților cu plăcuțe de înclinare cu suprafață babbitt pierdută, deoarece plăcuțele rămase transportă mai multă sarcină.

Modele de zgomot neobișnuite

Operatorii cu experiență pot detecta daune prin sunet. Sunetele de clic sau de lovire la frecvența de rotație a arborelui indică un tampon care este slăbit pe pivotul său. Un zgomot de zgâriere sau de frecare în timpul rulării lente (unelte de rotire) indică un contact direct metal-metal. Microfoanele cu ultrasunete pot extinde auzul uman pentru a detecta frecarea de înaltă frecvență care precede zgomotele audibile cu săptămâni.

Rezumatul indicatorilor de daune critice

Pentru o referință rapidă, următorul tabel consolidează semnele urgente care necesită oprirea și inspecția imediată a rulmenților plăcuțelor basculante.

Măsuri proactive pentru prevenirea eșecului catastrofal

Deși recunoașterea semnelor de deteriorare este esențială, prevenirea acestora prelungește durata de viață a rulmentului. Implementați următoarele practici pentru rulmenții cu plăcuțe de înclinare:

• Mențineți curățenia uleiului la ISO 16/13/10 sau mai bine.
• Verificați preîncărcarea plăcuței și spațiul liber în timpul fiecărei revizii.
• Utilizați imagistica termică trimestrial pentru a stabili modele de referință.
• Datele privind vibrațiile de tendințe săptămânal și nu lunar.
• Nu depășiți niciodată sarcina specifică a rulmentului, în special în timpul operațiunilor tranzitorii.

Concluzie

Rulmenții cu plăcuțe de înclinare sunt foarte fiabili atunci când sunt menținuți în parametrii de proiectare, dar nu sunt imuni la deteriorare. Semnele discutate - semne vizuale de uzură, anomalii termice, modele de vibrații, schimbări de lubrifiant și schimbări operaționale - formează un cadru complet de diagnostic. Ignorarea oricărui indicator individual provoacă o deteriorare progresivă. Dimpotrivă, recunoașterea promptă permite intervenția direcționată, economisind săptămâni de nefuncționare și evitând deteriorarea catastrofală a rotorului. Pentru orice instalație care operează turbomașini de mare viteză, instruirea personalului pentru a recunoaște aceste semne timpurii de deteriorare a rulmenților plăcuțelor de înclinare nu este opțională – este esențială pentru excelența operațională.
